方案描述:
买芯片网专注整合全球优质赛灵思代理商现货资源,是国内领先的Altera(英特尔)、Lattice(莱迪思)、Xilinx(赛灵思 AMD)芯片采购服务平台,买芯片网轻松满足您的芯片采购需求.
本方案描述了XilinxFPGA在汽车倒车显示上的应用。系统采用I2C实现对CMOS Sensor的控制,将采集的数据进行校正,阴影移除,缩放后通过TFT显示出来。使用Picoblaze实现对系统的灵活控制和算法运用,外挂SDRAM或Flash对图像进行存储。

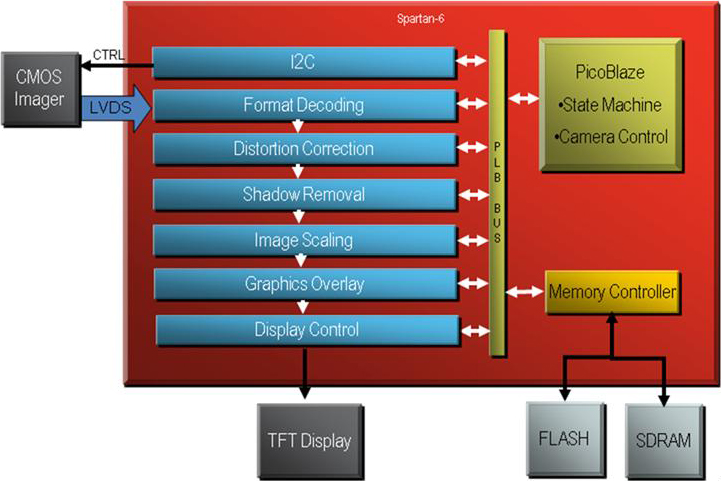

方案设计图:

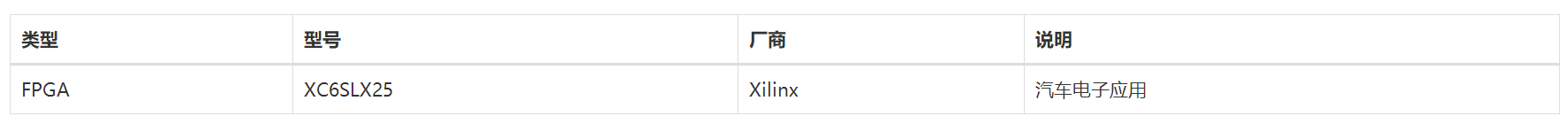

方案关键器件表:
