S2C日前宣布其VerificationModule技术(专利申请中)已可用于其基于Xilinx的FPGA原型验证系统中。V6TAIVerificationModule可以实现在FPGA原型验证环境和用户验证环境之间高速海量数据传输。用户可以使用XilinxChipScope或者第三方调试环境，同时查看4个FPGA。另外，V6TAIVerificationModule还可以用于1.3M～4.7MASIC门的原型设计。V6TAIVerificationModule具有PCIeGen2、千兆串行收发器、SATA2和USB3.0等高速接口。

买芯片网专注整合全球优质赛灵思代理商现货资源，是国内领先的Altera(英特尔)、Lattice(莱迪思)、Xilinx(赛灵思 AMD)芯片采购服务平台，买芯片网轻松满足您的芯片采购需求.

S2C的董事长及首席技术官Mon-RenChene先生说：“我们在今年6月份首次发布的Verificationmodule技术是为使用Xilinx原型验证系统的客户提供的技术。这是一种可以将用户的FPGA原型环境和用户验证环境接口的突破性技术。由于设计通常被分割到多个FPGA中，用户可以有这项新能力同时对多个FPGA进行调试对他们来说非常重要。FPGA原型验证系统以系统速度或者接近系统速度运行。通过高速接口，FPGA原型验证环境可以更容易地连接到实际目标系统环境。”

三种运行模式通用的S2CV6TAIVerificationModule提供了三种使用模式：验证模式、调试模式和逻辑模式。验证模式使用SCE-MI或定制的C-API通过一条x4-lanePCIeGen2通道实现海量数据和PC之间的传输。在调试模式中，V6TAIVerificationModule通过使用XilinxChipScope或者其它第三方工具从而实现了多个FPGA的同步调试且同时保持用户的RTL名。在逻辑模式中，用户可以原型化一个设计，其容量能达到4.7M门。所有对VerificationModule的调试和验证设置都是在S2C的TAIPlayerPro™中完成。

验证模式验证模式利用TAIVerificationModule的高速PCIeGen2接口将大量仿真数据在PC和TAILogicModule之间进行双向快速地传输。该模式能将原型系统和仿真器直接连接进行同步仿真。用户可以利用下图所示的S2C提供的定制C-API或者符合行业标准的SCE-MI接口:

调试模式调试模式则利用了用户现有的XilinxChipScope或者其它第三方调试环境。V6TAIVerificationModule从LogicModule中的多个FPGA获取用户定义的信号并接收到V6TAIVerificationModule，通过JTAG接口与ChipScope连接。

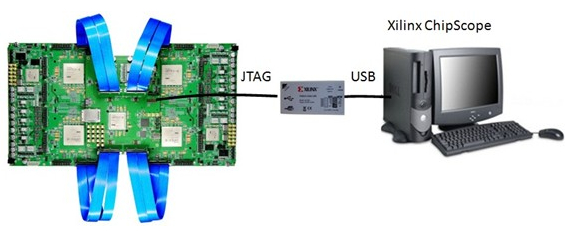

V6TAIVerificationModule使用XilinxChipScopeAnalyzer可同时对放在两块DualV6TAILogicModule上的FPGA设计进行调试。

最高能见度每个Virtex6FPGA的120信号都接到了V6TAIVerificationModule的FPGA中。用户能在4个V6FPGA中进行120xN信号的路径选择。最初的发布中，N固定在4上，但今后将由用户定义。用户所需要做的是在设计综合前在RTL级选择Probes并且将它们按照每个FPGA120个probe来进行分组。S2C的TAIPlayerPro自动采用多路复用技术将来自多个FPGA的调试信号发送至V6TAIVerificationModule的单个XilinxChipScope，并保留RTL名。将使用XilinxChipScope调试过程中的调试数据存储在V6TAIVerificationModule的存储器中直到满足预先设置的触发条件为止，再将这些调试数据读取出来。

逻辑模块

V6TAIVerificationModule可以作为单个原型板，为高达4.7M门容量的小规模SoC或ASIC设计使用。V6TAIVerificationModule可以配备XilinxLX130T、LX365T或者SX475TFPGA上，而且在4个LM连接器上共有480个外部I/O，x4PCIeGen2接口，4路通过SMA连接器的千兆串行收发器、一个SATA2接口以及一个USB3.0PHY接口。

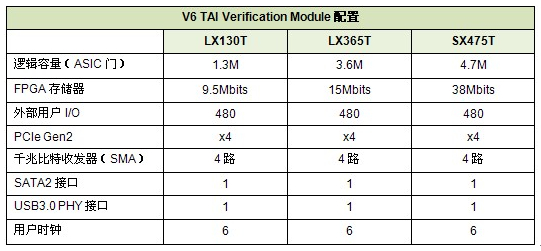

配置详情显示在下表:

可用性V6TAIVerificationModule硬件现已供使用。
